RESIDENZA PER STUDENTI

qton pompa di calore acqua calda sanitaria

ANGRAFICA DI PROGETTO

  • Riferimento progetto

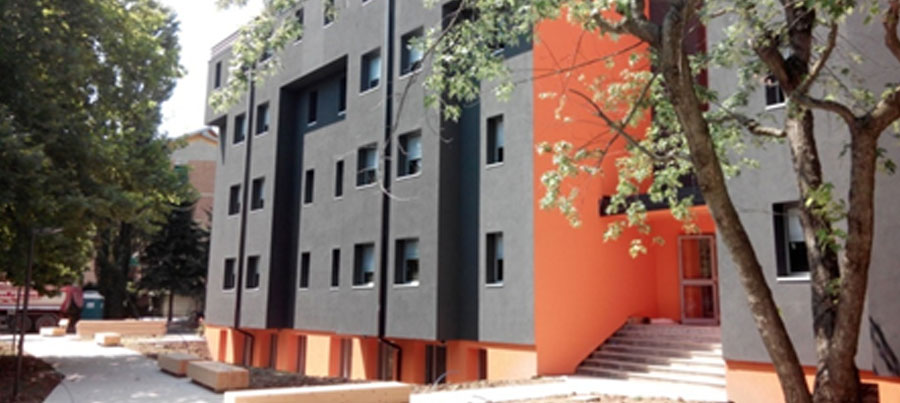

    Residenza universitaria per studenti.

    Località
    Bologna.

    Anno
    2014.

    Tipologia di applicazione
    Residenziale, produzione di ACS centralizzata.

    Finalità di progetto
    Installazione di un nuovo impianto centralizzato in pompa di calore per la produzione di ACS a servizio dei bagni di 106 camere.

  • Tipologia di prodotto utilizzato
    2 unità Q-ton e 2 serbatoi d’accumulo stratificato Termal ESA800ST da 800 litri.

    Modalità di impiego di Q-ton
    Inserimento di 2 Q-ton che lavorano in parallelo come generatori su un unico sistema d’accumulo per produzione di ACS con 2
    serbatoi stratificati Termal da 800 litri in serie.

  • q-ton pompa di calore

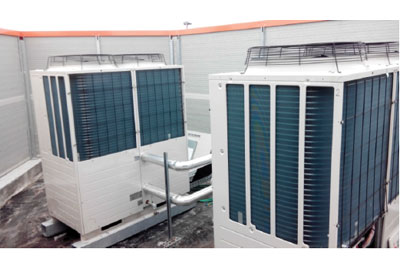

    Immagine 1. Posizionamento dei 2 Q-ton sul tetto dello studentato.

  • pompa di calore a CO2

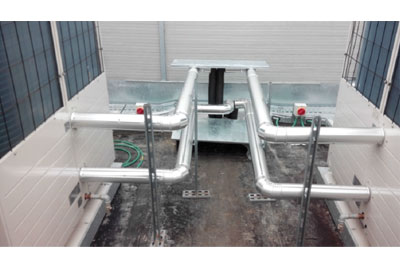

    Immagine 2. Particolare discesa tubazioni di mandata/ritorno ACS dai 2 Q-ton (piano tetto) al sistema di accumulo (piano sottotetto).

DESCRIZIONE DELL’IMPIANTO

Nuovo impianto per la produzione di ACS costituito da 2 Q-ton collegati in parallelo a 2 serbatoi stratificati da 800 litri posti in cascata con 2 serbatoi non Termal da 2.000 litri. Presenza di ricircolo con valvola di miscelazione a 4 vie.

SCHEDA TECNICA DELL’IMPIANTO

  • Utenze totali ACS:
    216 ospiti.

    Stima consumi annui ACS in m3:
    2.008 m3/anno.

  • Stima produzione annua di energia in kWh:
    136.166 kWh/anno.

    Fabbisogno ACS giornaliero medio annuo in litri/giorno:
    5.500 litri/giorno.
