Pompa di calore a CO2 per acqua termosanitaria

ACQUA CALDA SANITARIA
DA ENERGIA NATURALE
A COSTO ZERO

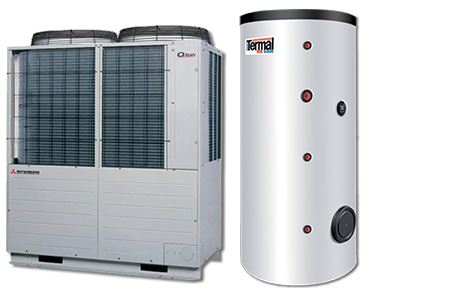

Q-ton è un sistema in pompa di calore con refrigerante naturale CO2 da utilizzarsi per produzione di acqua calda sanitaria in applicazioni residenziali, commerciali, turistiche e industriali.

Q-ton è in grado di produrre acqua calda a 90° C in presenza di una temperatura esterna di -25° C. Nessuno prima d’ora era riuscito a tanto! Per ottenere questo risultato viene impiegato il nuovo compressore a due stadi prodotto e brevettato da Mitsubishi Heavy Industries.

Q-ton ha una potenza termica di 30 kW che riesce a mantenere costante anche con una temperatura esterna di -7° C garantendo così, sostanzialmente, la quantità erogata di acqua calda sanitaria per tutto il periodo dell’anno. Q-ton può produrre circa 750 lt di acqua calda, post miscelata a 45° C, per ogni ora di funzionamento ed è anche installabile in combinazione modulare, fino a 16 unità, consentendo di raggiungere una capacità di produzione di 480 kW (12.000 lt di acqua calda all’ora). Questa flessibilità installativa consente di affrontare le necessità del piccolo condominio, così come del grande centro termale con un sistema di controllo touch panel facile e intuitivo.

Q-ton realizza un risparmio energetico superiore ad ogni altro sistema a combustione che possa garantire il medesimo livello di temperatura di utilizzo di 90° C. ed è abbinabile ai tradizionali impianti a combustione esistenti senza particolari problematiche impiantistiche, essendo collocabile all’esterno della centrale termica.

È inoltre il sistema ideale in edilizia in grado di assolvere alle prescrizioni richieste dal nuovo decreto D.L.g.s. n. 28 del 3 marzo 2011 che impone una produzione del 50% di acqua calda tramite energia rinnovabile per ottenere le licenze edilizie sulle nuove costruzioni.

L’impiego di Q-ton riduce i costi di esercizio, rispetto agli impianti a gasolio e gas naturale, dal 30 al 50% in relazione alle tariffe in uso e al rendimento energetico dei sistemi tradizionali.

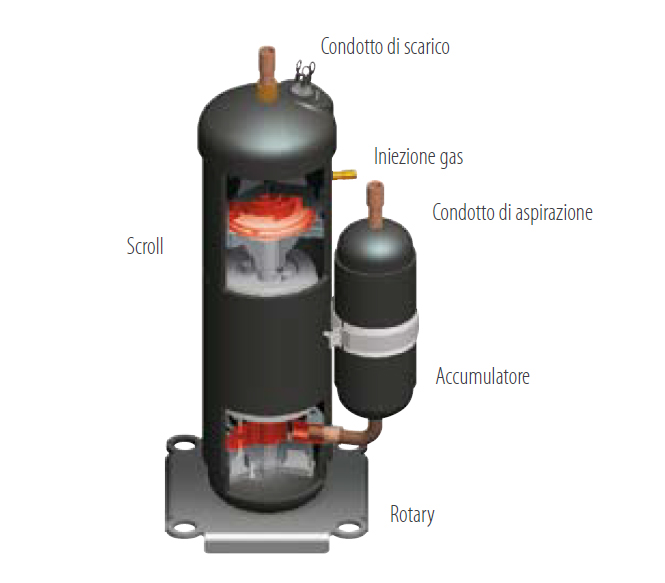

Il primo compressore a due stadi GSR

“Q-ton” adotta il compressore a due stadi GSR di nuova concezione, che consente significativi incrementi di prestazione alle basse temperature esterne.

Il primo stadio (di bassa pressione) è realizzato da un compressore rotativo (rotary), caratterizzato da buona efficienza a bassi rapporti di compressione, mentre il secondo stadio (di alta pressione) è realizzato da un compressore scroll, che consente una buona e fficienza ad elevati rapporti di compressione.

La configurazione a due stadi consente dunque di ottenere elevati rapporti di compressione con un’ottima efficienza complessiva.

Inoltre, l’iniezione di refrigerante nel vano a media pressione, tra i due stadi di compressione, permette un ricircolo di refrigerante sul gas cooler, aumentando la potenza termica erogata.

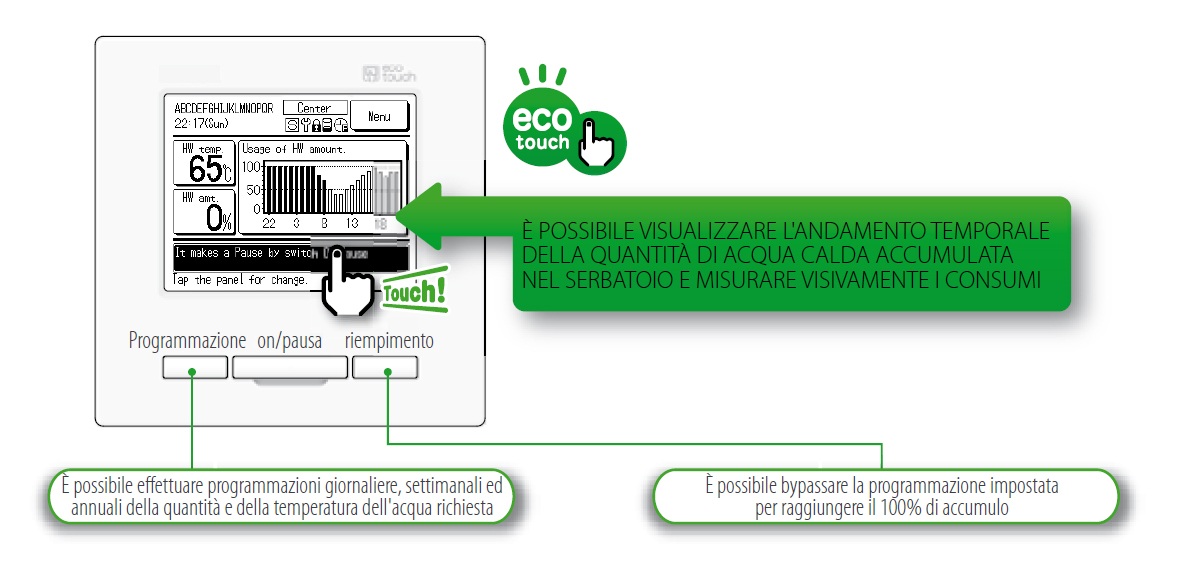

Il comando remoto con touch-screen permette di regolare con precisione il sistema per ottenere il massimo risparmio energetico

In un sistema in pompa di calore aria/acqua con refrigerante a CO2 su applicazioni residenziali, commerciali e turistiche, per ottimizzare le prestazioni e il risparmio energetico è necessario controllare il generatore di calore e il sistema d’accumulo termico in funzione della richiesta oraria delle utenze.

Il controllo remoto consente una programmazione oraria temperatura e della percentuale di acqua calda da accumulare nei serbatoi. È dotato di peak-cut timer, timer settimanale, manuale utente a video e funzioni utili per la diagnostica.

Con un solo controllo remoto è possibile gestire contemporaneamente e in maniera indipendente fino a 16 unità modulari da 30 kW, per una potenza termica complessiva di 480 kW.
